結果ファイルをUMLで表現

解析結果のファイルから必要な情報を得るためにデータ構造を知る必要があるのでUML*1で表現することを試みている。

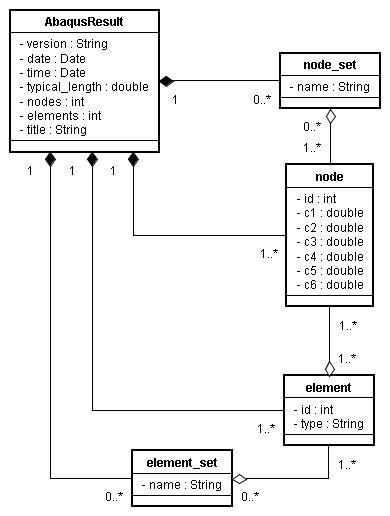

でとりあえず、モデル定義の一部部分のみ表現してみたのがこれ。

UMLからXSD*2に落としてJAXB*3あたりで扱おうと思っていたのにこの図からXSDに落とせる気がしない。とりあえず最後まで描いてみてそれからXSDに落としやすいように図をいじることにする。

訂正:
なぜ座標が6成分なんだ、自分。よってnodeの属性のc4〜c6は削除で。

*1:Unified Modeling Language

*2:XML Schema Definition

*3:The Java Architecture for XML Binding
